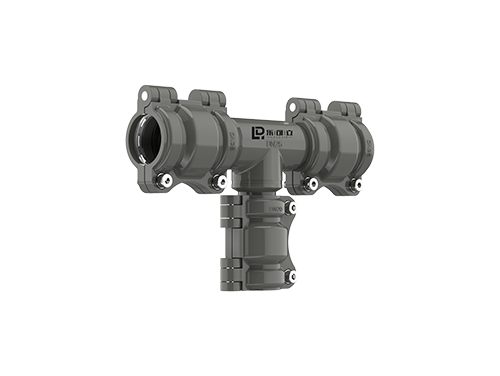

产品名称：等径三通组合件成品
所属分类：铝合金管道
立即联系

详细介绍

乐可立管径选择
根据需要流量及压力的数值，来为您的管路系统选择最合适的立能管产品的管径。
下表中设定的压力为8bar,压降为0.4bar的环形闭合管路系统。
请注意：在制作此表时未考虑流速。
流量	长度										空压机
立方米/小时	50M	100M	150M	300M	500M	700M	1000M	1300M	1600M	2000M	KW
10	20	20	20	20	20	20	20	25	25	25	1
30	20	20	20	25	25	25	25	25	25	40	3
50	20	25	25	25	25	25	40	40	40	40	5.5
70	25	25	25	25	40	40	40	40	40	40	7.5
100	25	25	25	40	40	40	40	40	40	50	11
150	25	40	40	40	40	40	40	50	50	50	15
250	40	40	40	40	50	50	50	50	50	25	25
350	40	40	40	50	50	50	63	63	63	63	30
500	40	40	50	50	63	63	63	63	63	63	45
750	40	50	50	50	63	63	63	80	80	80	75
1000	50	50	63	63	63	80	80	100	100	100	90
1250	50	50	63	63	63	100	100	100	100	100	110
1500	50	63	63	80	80	100	100	100	100	100	132
1750	63	63	80	80	80	100	100	100	100	150	160
2000	63	80	80	80	100	100	100	100	150	150	200
2500	63	80	80	80	100	100	100	150	150	150	250
3000	80	80	80	100	100	150	150	150	150	150	315
3500	80	80	100	100	150	150	150	150	150	150	355
4000	80	100	100	100	150	150	150	150	150	150	400
4500	80	100	100	150	150	150	150	150	150	150	450
5000	80	100	100	150	150	150	150	150	150	150	500
5500	100	100	100	150	150	150	150	150	150	150	550
6000	100	100	150	150	150	150	150	150	150	150	600
6500	150	150	150	150	150	150	150	150	150	200	650
7200	150	150	150	150	150	150	150	200	200	200	700
8000	200	200	200	200	200	200	200	200	200	200	800
8500	200	200	200	200	200	200	200	200	200	200	850
10000	200	200	200	200	200	200	200	200	200	200	1000
12000	200	200	200	200	200	200	200	200*	200*	200*	1200

举例：◊主管网系统长度为500米的环形管路 ◊压缩机功率为150千瓦
◊要求流量：250立方米/小时 ◊工作压力为：8bar ◊最适合的管径为DN50
※您可联系我司技术工程为您的管路系统选择合适的管径，并提供相应的优化。



乐可立管技术数据标准符合性
工作温度：-20℃至+70℃（-30℃+80℃）-30℃至+80℃终身质保无缝挤压铝管GB/T4437.1-2000
最大工作压力：13bar 乐可立系列认证TS认证
真空度：0.13bar绝对压力所有螺纹接头均为BSP
兼容所有压缩机油
乐可立系列耐火性（符合UL-90-VO标准
适合户外安装
